Descripción
VENTA INTERNACIONAL - Producto importado de Estados Unidos. No disponible factura ni garantía. Permite devoluciones. El tiempo de entrega es estimado y puede variar debido a demoras en la aduana o situaciones de fuerza mayor. Los pedidos pueden estar sujetos a impuestos de importación. Módulo de pantalla OLED RGB de 1.5 pulgadas, píxeles 128x128, color alto de 16 bits, interfaz SPI
Descripción general

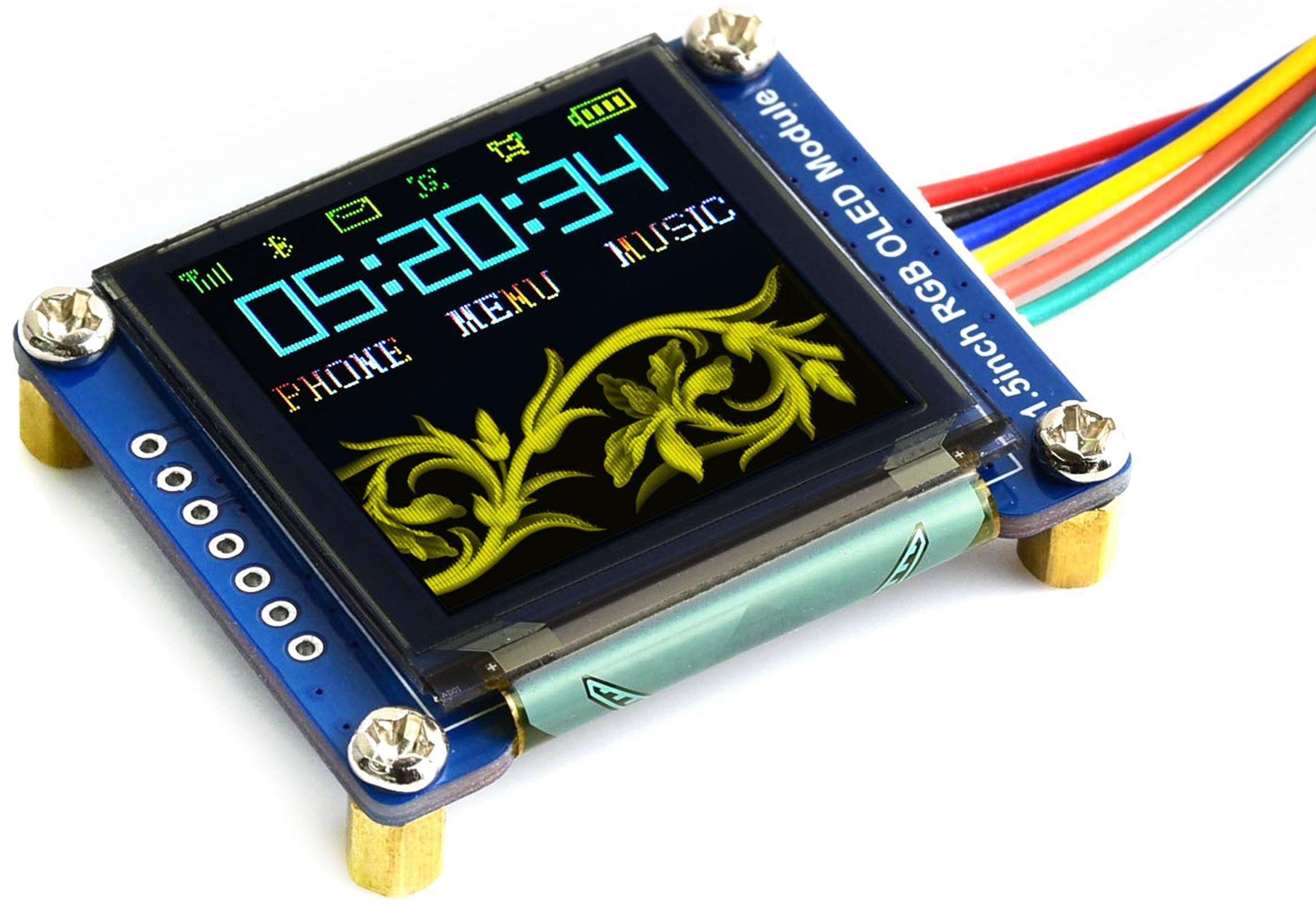

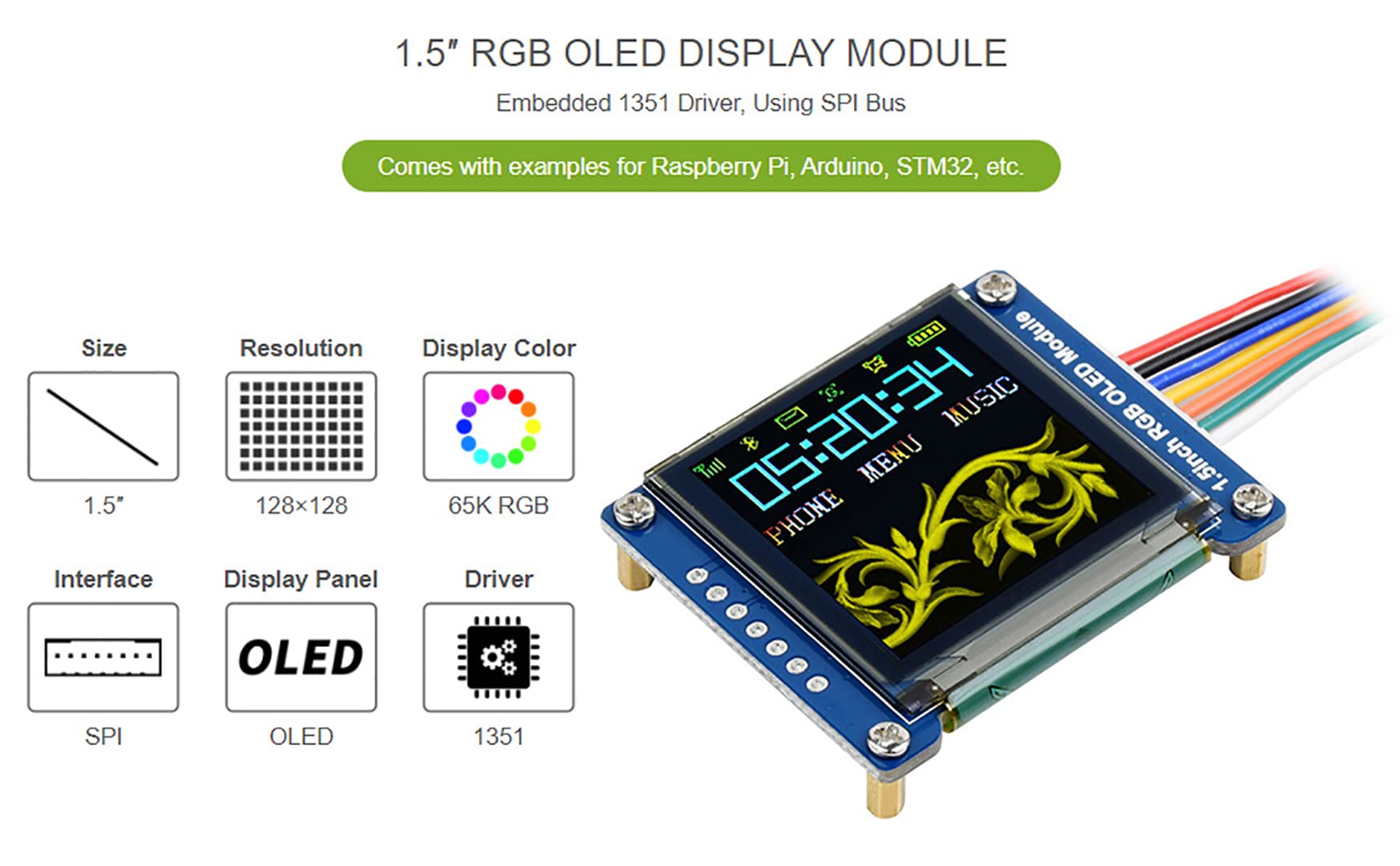

Este es un módulo de pantalla OLED RGB general, diagonal de 1.5 pulgadas, 128x128 píxeles, 16 bits de alto color (65K colores), con controlador integrado, comunicándose a través de la interfaz SPI.
Características
128x128 de alta resolución, 65K colores, muestra claramente imágenes coloridas
Admite interfaz SPI de 4 hilos o SPI de 3 hilos, configurada a través de resistencia integrada
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

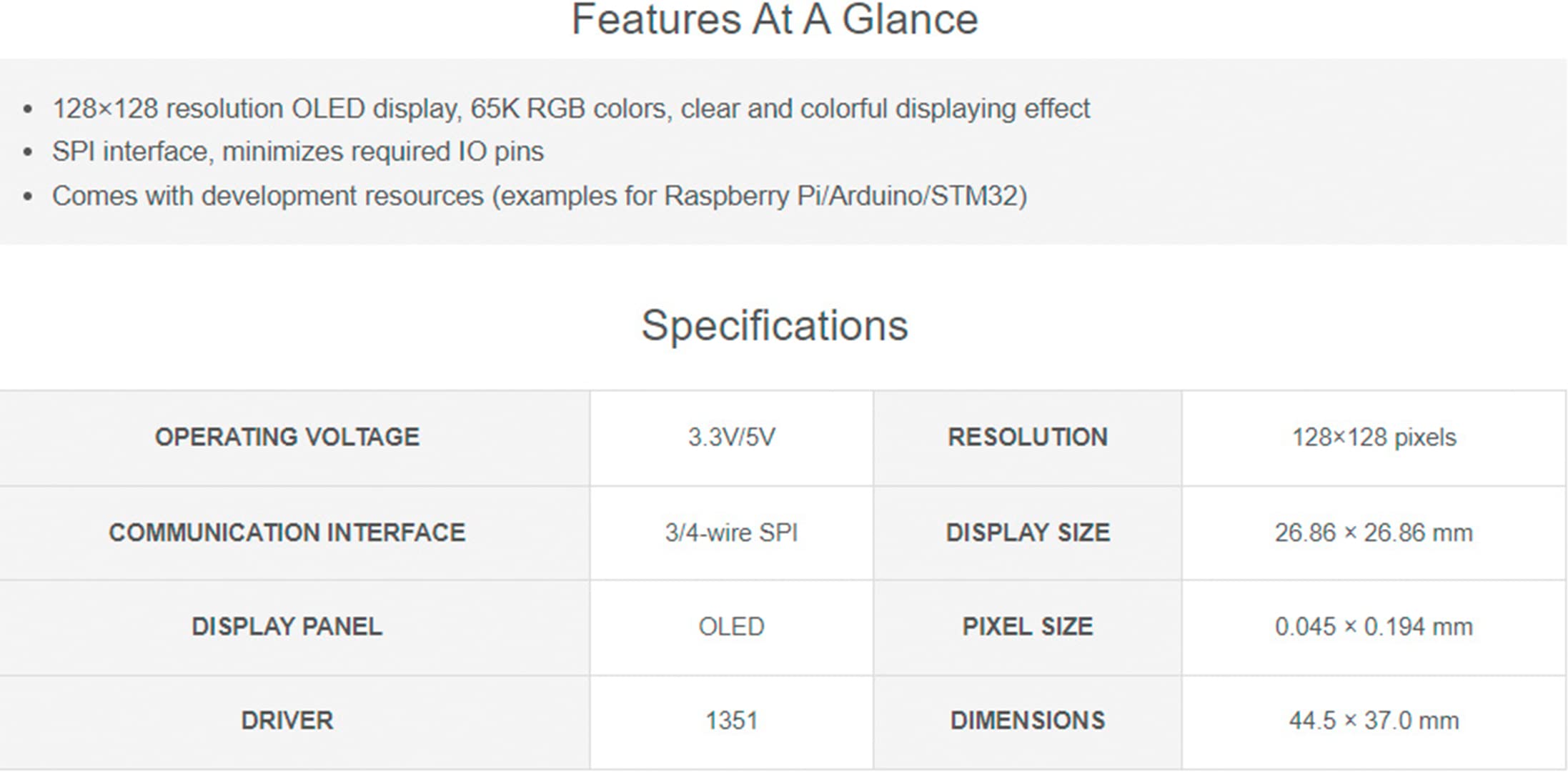

Especificaciones
Voltaje de funcionamiento: 3.3V/5V (asegúrese de que el voltaje de la fuente de alimentación y el voltaje lógico sean consistentes, de lo contrario no funcionará correctamente)
Interfaz de soporte: SPI de 4 hilos, SPI de 3 hilos
Controlador: SSD1351
Resolución: 128 (H) RGB x 128 (V)

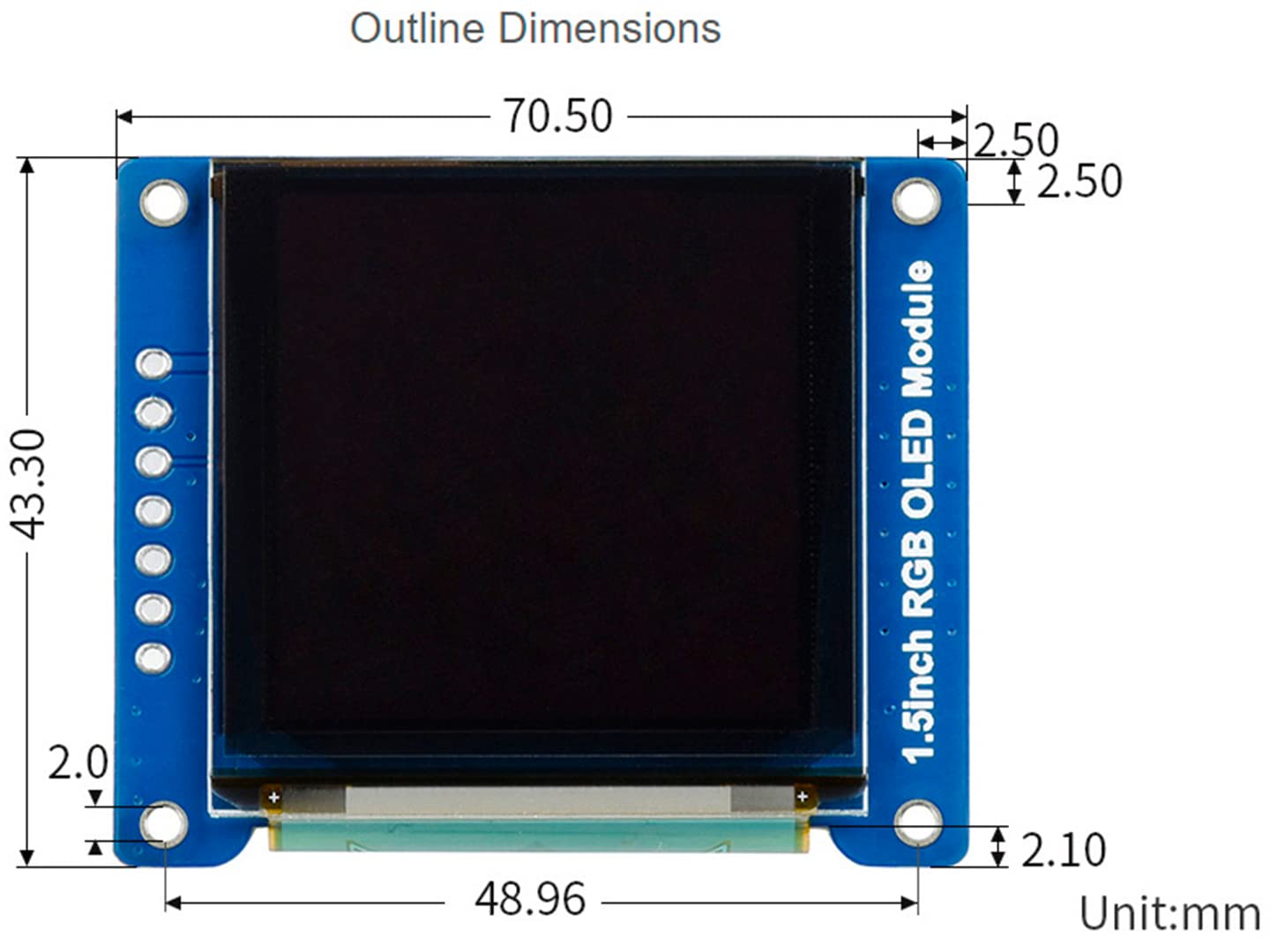

Dimensión: 26.855 (H) x 26.855 (V) mm
Tamaño del píxel: 0.045 (H) x 0.194 (V) mm
Color de la pantalla: color 65K
OLED y su controlador
El controlador integrado utilizado por este OLED es SSD1351, que es un controlador OLED/PLED de matriz de puntos 128RGB * 128 con una SRAM de 128* 128* 18 bits como área de búfer de pantalla, que admite dos profundidades de color de 262k y 65k. Y soporta 8bit 8080 paralelo, 8bit 6800 paralelo, 3wire-SPI y 4wire-SPI y otros métodos de comunicación. Este módulo selecciona 4wire-SPI y 3wire-SPI como método de comunicación, lo que reduce el área del módulo y ahorra los recursos de E/S del controlador.

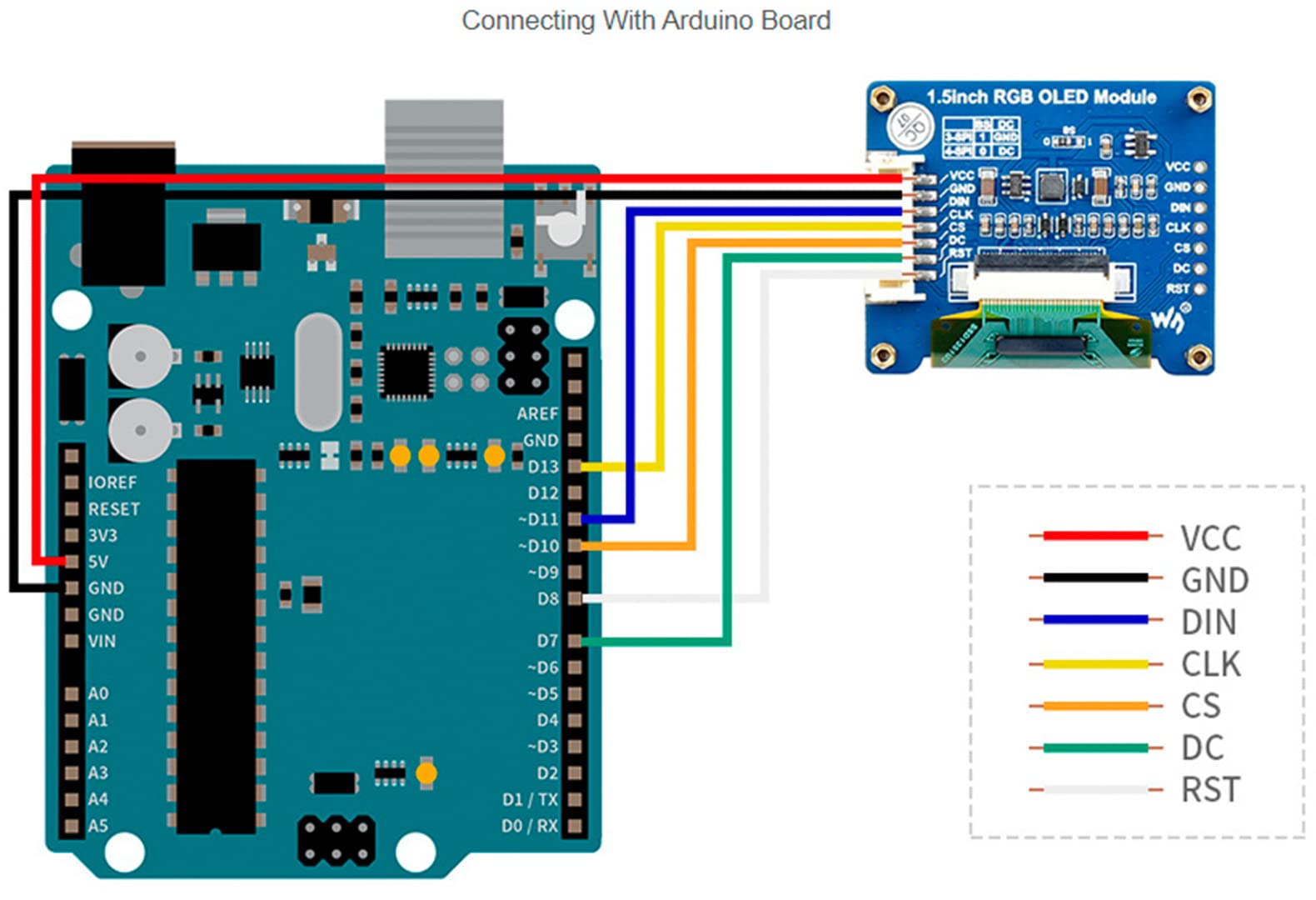

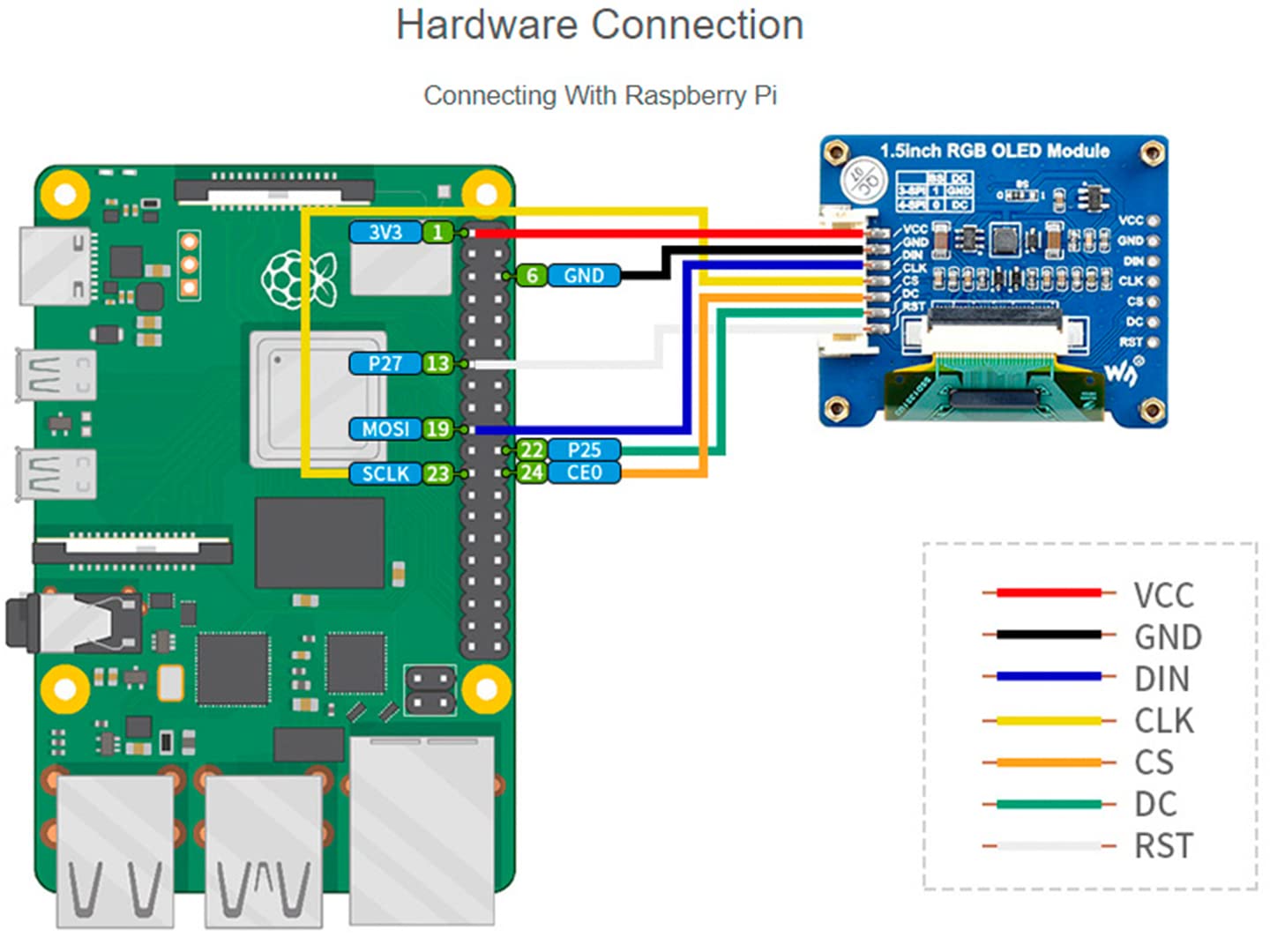

Descripción
VCC---3.3V/5V Entrada de alimentación
GND---Tierra
DIN---Entrada de datos
SCL---Entrada del reloj
CS ---Selección de chip, bajo activo
DC---Selección de señal de datos/comando, n
