Descripción
VENTA INTERNACIONAL - Producto importado de Estados Unidos. No disponible factura ni garantía. Permite devoluciones. El tiempo de entrega es estimado y puede variar debido a demoras en la aduana o situaciones de fuerza mayor. Los pedidos pueden estar sujetos a impuestos de importación. Descripción general

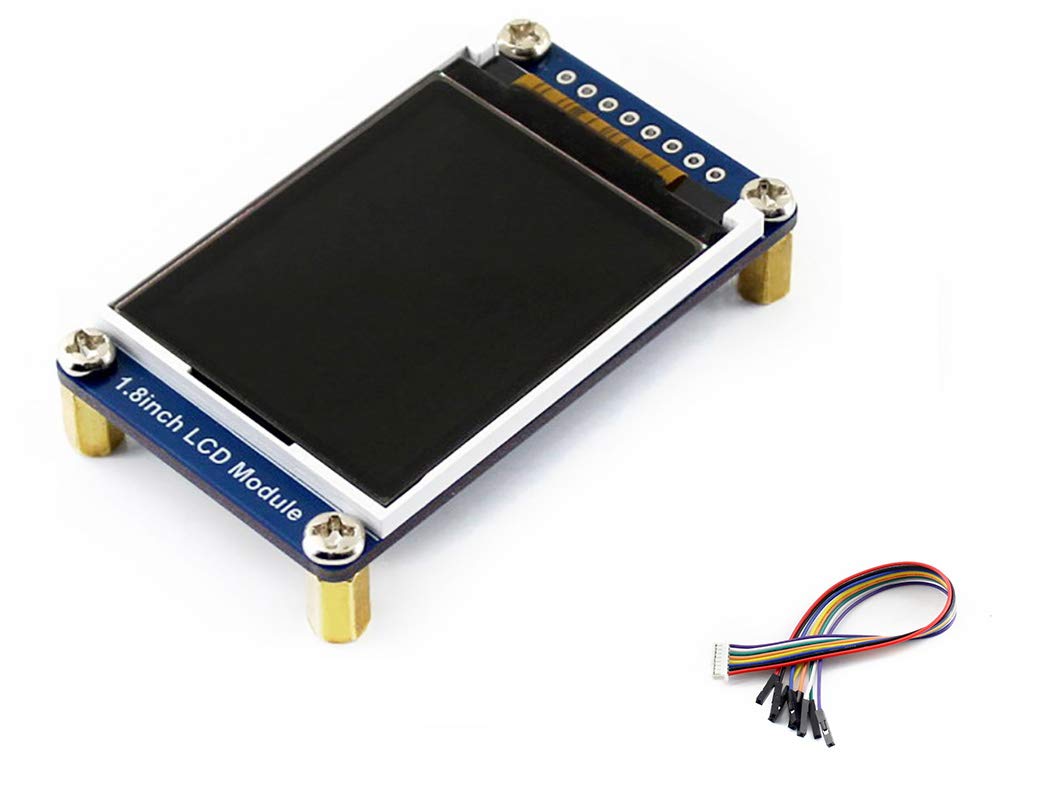

Este es un módulo general de pantalla LCD, diagonal de 1.8 pulgadas, 128x160 píxeles, con controlador integrado, comunicándose a través de interfaz SPI.

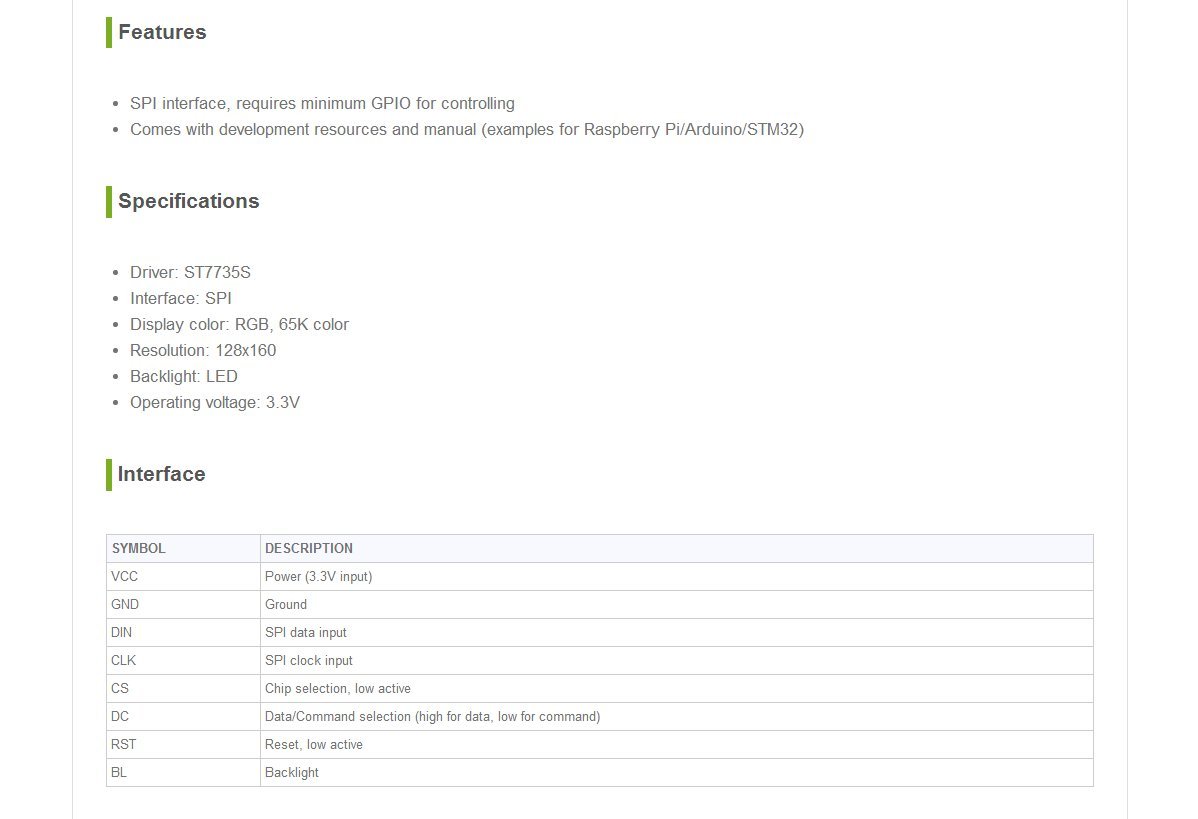

Características
La interfaz SPI, requiere un GPIO mínimo para controlar
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)
Especificaciones
Controlador: ST7735S
Interfaz: SPI
Color de la pantalla: RGB, color 65K
Resolución: 128x160
Retroiluminación: LED
Voltaje de funcionamiento: 3.3V/5V

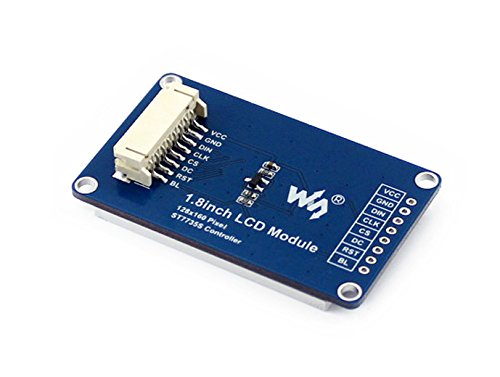

Interfaz
VCC ---Poder (entrada de 3.3V/5V)
GND---Tierra
DIN ---Entrada de datos SPI
CLK---Entrada de reloj SPI
CS---Selección de chip, bajo activo
DC---Selección de datos/comandos (alto para datos, bajo para el comando)
RST --- Restablecer, bajo activo
BL---Luz de fondo
LCD y el controlador
ST7735S es un LCD de 132* 162 píxeles, y este producto es un LCD de 128* 160 píxeles, por lo que se ha realizado un cierto procesamiento en la pantalla: la pantalla comienza desde el segundo píxel en la dirección horizontal, y el primer píxel en la dirección vertical. Comience a visualizar, para asegurarse de que la posición correspondiente a la RAM en la pantalla LCD sea consistente con la posición real cuando se muestra. El LCD admite formatos de color de entrada de 12 bits, 16 bits y 18 bits por píxel, a saber, RGB444, RGB565, RGB666 formatos de tres colores, esta rutina utiliza formato de color RGB565, que también es un formato RGB de uso común. La pantalla LCD utiliza una interfaz de comunicación SPI de cuatro hilos, que puede ahorrar en gran medida el puerto GPIO, y la velocidad de comunicación será más rápido.
Documento en línea/Manual del usuario: //bit.ly/3CtXZV6
Contenido del paquete
1 módulo LCD de 1.8 p
